Типы систем охлаждения для видеокарты, видеопамяти и системы питания видеокарты.

Охлаждение — важный фактор, который следует учитывать при покупке новой видеокарты. Дело в том, что для видеокарт существуют разные типы систем охлаждения, и у каждого из них есть свои плюсы и минусы. Видеокарты выполняют большой объем ресурсоемкой работы по обработке графики, и в процессе работы они могут сильно нагреваться.
Поэтому для охлаждения графического процессора видеокарты оснащаются системами охлаждения, которые отводят тепло от графического процессора. Они могут быть как очень простыми, так и очень сложными в зависимости от размера карты и мощности графического процессора. Помимо графического процессора, есть еще несколько важных компонентов, которые сильно нагреваются и нуждаются в охлаждении. К таким компонентам относятся VRAM или видеопамять и VRM или модуль регулятора напряжения.

Видеопамять и VRM тоже могут сильно нагреваться, особенно в видеокартах среднего и высокого класса, и их тоже нужно охлаждать, иначе видеокарта может выйти из строя, зависнуть, и вам придется перезагружать компьютер. В этом посте я расскажу вам о различных типах систем охлаждения видеокарт, а также перечислю их преимущества и недостатки.

Различные типы систем охлаждения видеокарт

Ниже представлены различные типы систем охлаждения или технологий, используемых для поддержания безопасной температуры видеокарты.

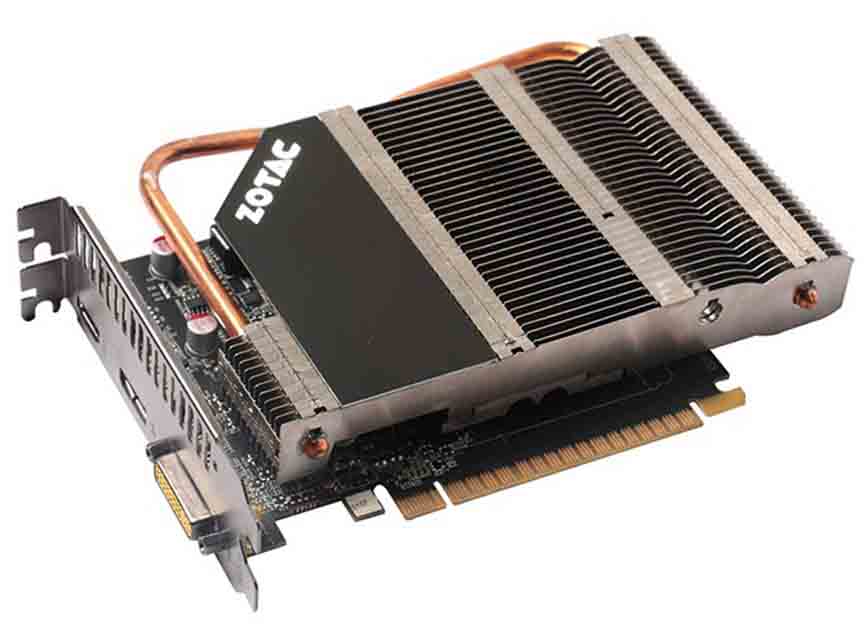

Пассивное охлаждение

Пассивное охлаждение — самый простой тип охлаждения, используемый в видеокартах. При таком охлаждении для охлаждения графического процессора и других компонентов, включая видеопамять и систему питания, используется только радиатор. Такое охлаждение называется пассивным, поскольку в процессе охлаждения не участвуют активные компоненты. Такое охлаждение также называют безвентиляторным, и оно работает абсолютно бесшумно.

Пассивное охлаждение обычно используется в низкопрофильных и бюджетных видеокартах начального уровня, поскольку графический процессор в таких видеокартах не очень мощный и не выделяет много тепла. Также можно встретить видеокарты среднего уровня с пассивным охлаждением, но с более крупными радиаторами и медными тепловыми трубками. Но таких видеокарт очень мало, и они не пользуются популярностью у геймеров. В основном их используют при сборке тихого ПК или HTPC, где шум не так важен.

Главный недостаток пассивного охлаждения заключается в том, что оно имеет ограниченную производительность и с его помощью очень сложно охладить высокопроизводительные и быстрые видеокарты. Кроме того, даже не думайте разгонять видеокарту с пассивным охлаждением, иначе вы рискуете вывести ее из строя.

Плюсы

• Полностью бесшумны в работе
• Не требуют обслуживания

Минусы

• Ограниченная эффективность охлаждения
• Не рекомендуется размещать на виду
• В некоторых картах могут занимать много места

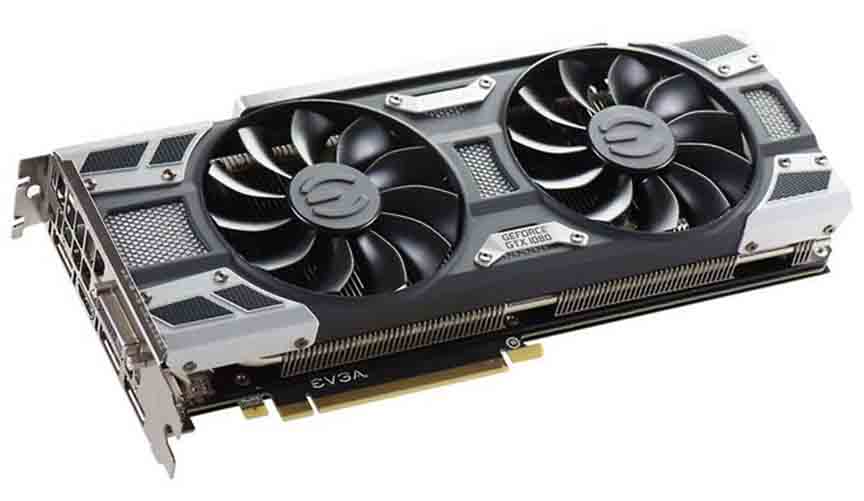

Активное охлаждение

Это наиболее распространенный способ охлаждения, используемый в большинстве видеокарт. При активном охлаждении для охлаждения видеокарты используется вентилятор и радиатор, и эта комбинация называется HSF или «вентилятор с радиатором». Этот тип охлаждения используется во многих видеокартах — от бюджетных до видеокарт среднего и высокого ценового сегмента. Количество вентиляторов на видеокартах зависит от производителя и самой карты.

Некоторые видеокарты оснащены одним вентилятором, некоторые — двумя, а некоторые — тремя. Как правило, чем больше вентиляторов, тем лучше общее охлаждение и выше возможности для разгона. Скорость вращения вентилятора видеокарты регулируется самой видеокартой. Если видеокарта не используется или имеет более низкую температуру, скорость вращения вентилятора будет ниже, а при интенсивной работе или игре она будет максимальной, обеспечивая максимальную производительность. Вы также можете управлять скоростью вращения вентилятора вручную с помощью хорошего программного обеспечения для разгона. Кроме того, с помощью этих инструментов можно настроить другие параметры видеокарты.

Главный недостаток активного охлаждения заключается в том, что при высоких оборотах вентиляторов оно может быть очень шумным. Для геймеров это не проблема, но для тех, кто хочет собрать тихий ПК, это может стать препятствием.

Плюсы

• Лучшее охлаждение
• Подходит для разгона

Минусы

• Может быть шумным
• Может требовать обслуживания
• Вероятность выхода из строя вентилятора

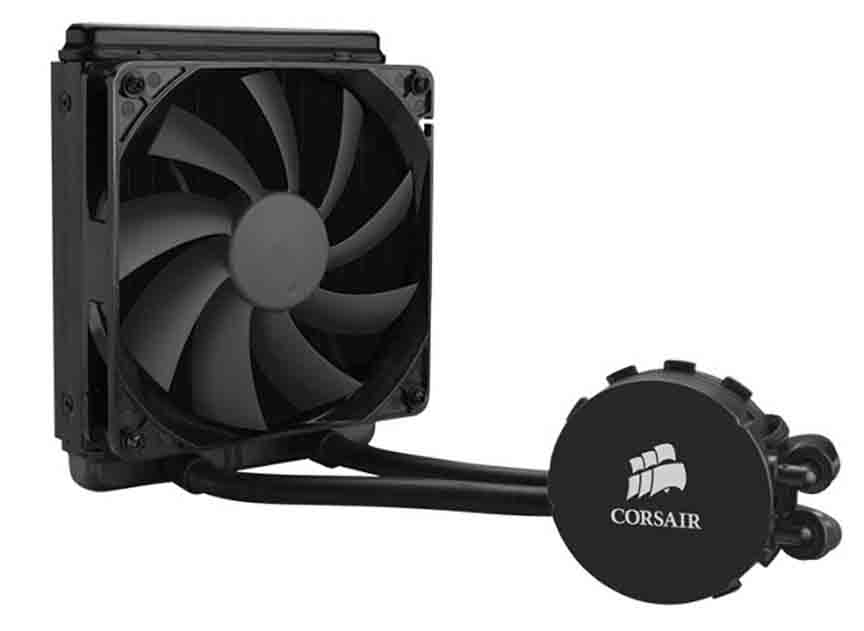

Водяное охлаждение / жидкостное охлаждение

Это лучший способ охлаждения графического процессора видеокарты. При водяном охлаждении графический процессор видеокарты охлаждается с помощью системы водяного охлаждения, состоящей из радиатора и вентилятора. При таком типе охлаждения вода или другая жидкость циркулирует по поверхности графического процессора с помощью трубок и радиатора, а горячая жидкость, проходящая по трубкам, охлаждается вентилятором радиатора. Этот процесс повторяется, и температура графического процессора остается намного ниже по сравнению с активным и пассивным охлаждением.

Другие компоненты, такие как видеопамять и система управления питанием, охлаждаются радиаторами пассивно. Водяное охлаждение — дорогостоящий вариант, требующий периодического обслуживания. Для правильной работы и достижения максимальной производительности необходимо регулярно доливать или менять жидкость. Водяное охлаждение может быть рискованным, поскольку в случае утечки жидкости могут быть повреждены другие компоненты ПК.

Плюсы

• Очень хорошая эффективность охлаждения
• Подходит для разгона
• Относительно бесшумная работа

Минусы

• Дороговизна
• Сложность конструкции
• Риск утечки жидкости
• Требует обслуживания
• Занимает больше места в корпусе ПК

Примечание: на современных видеокартах вы не найдете только систему водяного охлаждения, поскольку она дополняется радиатором и вентилятором (HSF) для охлаждения памяти и системы питания. Это называется гибридным охлаждением.

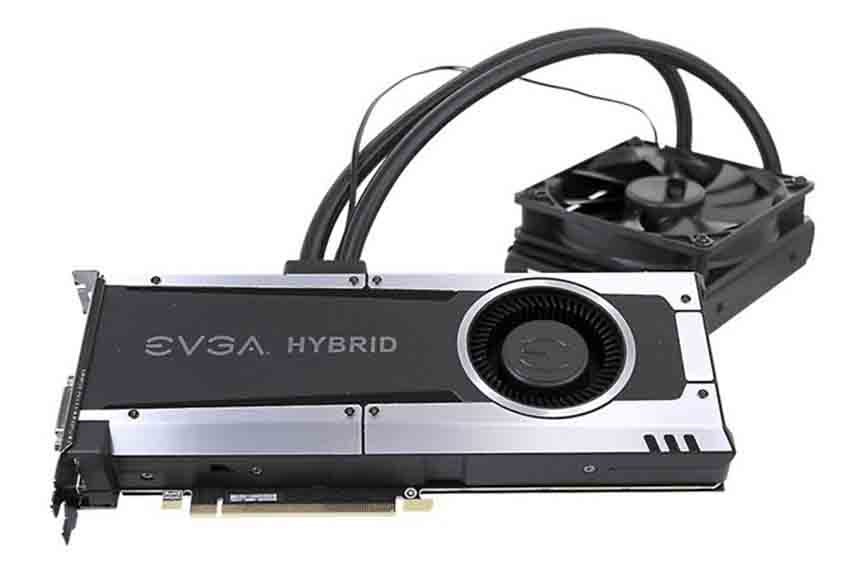

Гибридное охлаждение

Гибридное охлаждение — это разновидность водяного охлаждения, при которой графический процессор охлаждается с помощью водяного/жидкостного кулера, а другие компоненты, такие как видеопамять и система управления питанием, активно охлаждаются с помощью радиатора и вентилятора. Этот тип охлаждения очень эффективен и позволяет снизить температуру видеокарты до 20–30 градусов Цельсия и даже ниже.

Это, бесспорно, лучшее решение для охлаждения графического процессора и других компонентов. Оно также отлично подходит для тех, кто серьезно занимается разгоном и любит повышать частоту видеокарты.

Гибридное охлаждение = водяное охлаждение (графического процессора) + HSF (для видеопамяти и системы питания)

Гибридное охлаждение — очень дорогое решение, которое обычно используется в видеокартах высокого класса, но вы также можете приобрести комплект гибридного охлаждения для своей эталонной видеокарты.

Плюсы

• Лучшая производительность охлаждения
• Лучше всего подходит для разгона
• Относительно бесшумная работа

Минусы

• Требует обслуживания
• Нужно больше места в корпусе
• Риск утечки жидкости
• Высокая стоимость

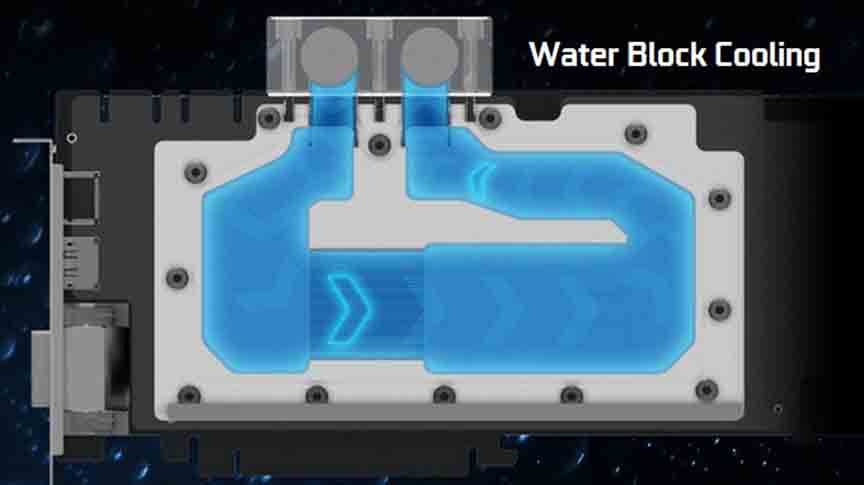

Водоблок

Это разновидность водяного охлаждения, при которой видеокарта оснащается специальным водоблоком с медной опорной пластиной, которая охватывает всю печатную плату видеокарты. При таком типе водяного охлаждения все основные компоненты, то есть графический процессор, видеопамять и система питания, охлаждаются водой. Специальная жидкость/вода проходит через водоблок и отводит тепло от медной опорной пластины. Это лучший тип охлаждения для видеокарты, который также превосходит гибридное охлаждение. Можно сказать, что это чистое решение для водяного охлаждения всех основных компонентов видеокарты. Кроме того, оно намного тише, чем охлаждение с помощью вентиляторов.

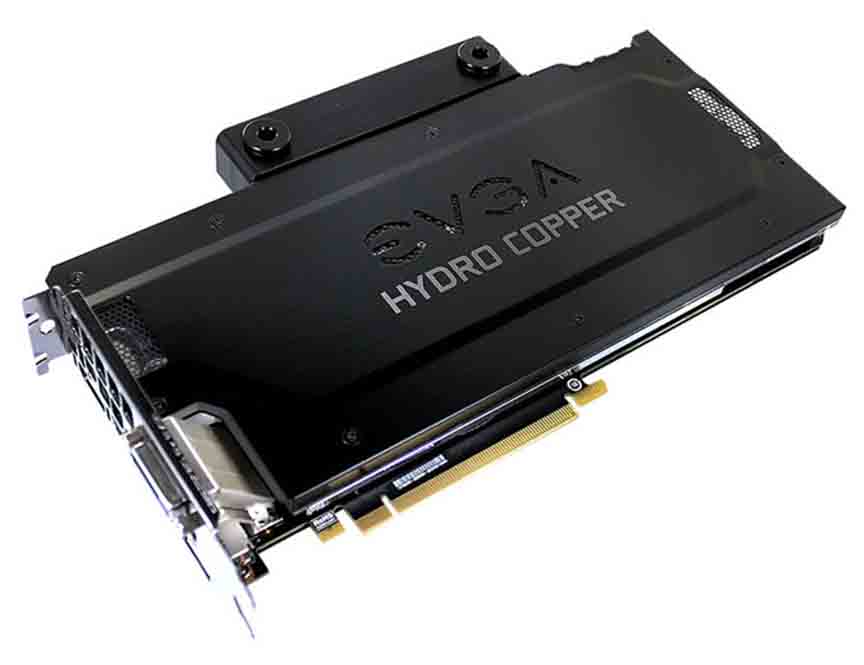

Этот тип охлаждения не предусматривает наличие радиатора, и к блоку водяного охлаждения можно подключить любой стандартный радиатор по вашему выбору. Водяное охлаждение используется только в видеокартах высокого класса, таких как GTX 1080. EVGA и Gigabyte — два производителя, которые используют водяное охлаждение в видеокартах GTX 1080. EVGA называет его Hydro Copper, а Gigabyte — WATERFORCE. MSI также предлагает решение для водяного охлаждения под названием SEA HAWK EK. Для видеокарт с водоблоком необходимо отдельно установить водоблок и радиатор (комплект водяного охлаждения).

Итак, охлаждение с помощью водяного блока = водяное охлаждение (GPU + VRAM + VRM)

Плюсы

• Превосходная эффективность охлаждения
• VRAM и VRM также имеют водяное охлаждение
• Более тихий

Минусы

• Дороговизна
• Довольно сложная конструкция
• Требуется система водяного охлаждения
• Требует обслуживания

Важное примечание: водяное и гибридное охлаждение также являются решениями для активного охлаждения, поскольку в них используются вентилятор и радиатор, работающие от электричества.

Заключение

Здесь я перечислил все типы систем охлаждения видеокарт с их плюсами и минусами. У каждой системы охлаждения есть свои преимущества, недостатки и особенности использования. Если у вас есть вопросы, вы можете задать их мне, оставив комментарий ниже.
