Питание видеокарт разъемы PCI-E, 8-pin и 6-pin.

Видеокарта является основным компонентом ПК, и она обычно потребляет больше энергии по сравнению с другими компонентами. Бюджетные видеокарты или некоторые видеокарты среднего и начального уровня получают питание только от слота PCI Express x16, но для работы видеокарт среднего и высокого уровня требуется внешнее питание от блока питания.
Внешнее питание для этих мощных видеокарт подается через 6- и 8-контактные разъемы питания PCI-Express на блоке питания. В этой статье я расскажу о требованиях к питанию видеокарт и их разъемах питания PCI-E.

Разъемы питания видеокарт

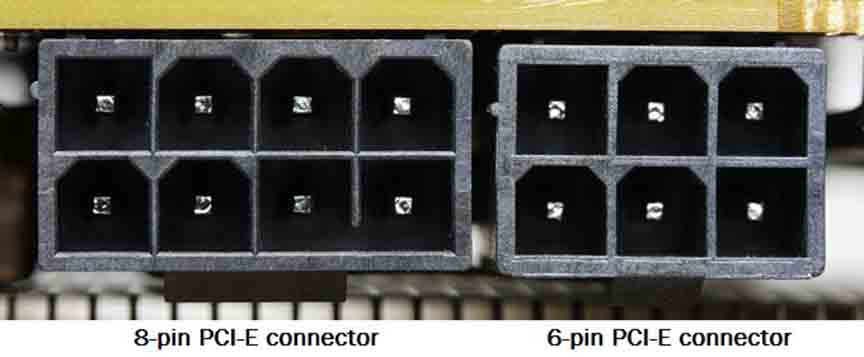

Ниже перечислены различные разъемы, через которые видеокарты получают питание.

Разъем PCI Express x16

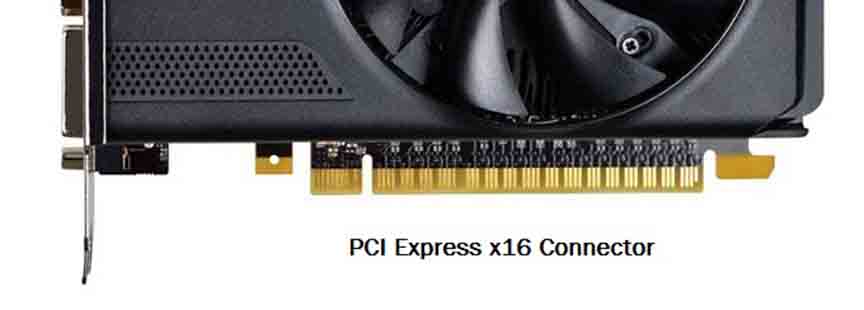

Каждая современная видеокарта оснащена разъемом PCI Express x16, который вставляется в слот PCI Express x16 материнской платы. Разъем PCI Express x16 соединяет видеокарту с материнской платой и является единственным интерфейсом для передачи данных. Слот PCI Express x16 может обеспечить видеокарту питанием до 75 Вт, чего достаточно для видеокарт начального уровня, низкопрофильных и бюджетных видеокарт. Даже некоторые видеокарты среднего уровня могут работать только от слота PCI Express x16, но для видеокарт среднего и высокого уровня требуется внешнее питание от блока питания через 6- и 8-контактные разъемы. Ниже вы видите разъем PCI-Express x16 видеокарты.

6-контактный разъём

6-контактный разъём питания может обеспечить видеокарту мощностью 75 Вт.Таким образом, если энергопотребление вашей видеокарты превышает 75 Вт, для ее работы потребуется один 6-контактный разъем питания PCI-E. Видеокарта с одним 6-контактным разъемом питания может потреблять до 150 Вт: 75 Вт она получает от слота PCI Express x16 и 75 Вт — от 6-контактного разъема. Большинство видеокарт среднего класса от Nvidia и AMD оснащены 6-контактным разъёмом питания.

8-контактный разъём

8-контактный разъем питания может подавать на видеокарту мощность до 150 Вт. Поэтому, если энергопотребление вашей видеокарты превышает 150 Вт, она обязательно будет оснащена 8-контактным разъемом или двумя 6-контактными разъемами. Видеокарта с одним 8-контактным разъемом питания может получать максимум 225 Вт: 75 Вт от слота PCI Express x16 и 150 Вт от 8-контактного разъема блока питания. Новейшие видеокарты высокого класса оснащены 8-контактным разъемом питания, а некоторые энергоемкие топовые видеокарты могут иметь как 6-контактный, так и 8-контактный разъем или два 8-контактных разъема. Видеокарта с 6-контактным и 8-контактным разъемами может потреблять до 300 Вт (75 Вт + 75 Вт + 150 Вт).

Конвертеры или адаптеры для 6- и 8-контактных разъемов

Если в вашем блоке питания нет 6- или 8-контактных разъемов, вы можете использовать эти 6- и 8-контактные конвертеры или кабели-адаптеры для питания видеокарты.

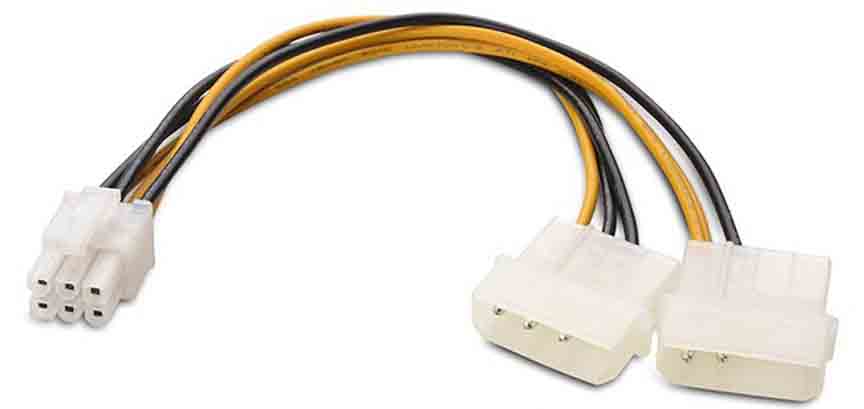

4-контактный кабель-переходник Molex на 6-контактный PCI-E – Если вашей видеокарте требуется 6-контактный разъем питания, а в вашем блоке питания его нет, вы можете использовать этот 4-контактный кабель-переходник Molex на 6-контактный разъем для питания видеокарты. Для некоторых переходников требуется два 4-контактных кабеля-переходника Molex, для некоторых — один.

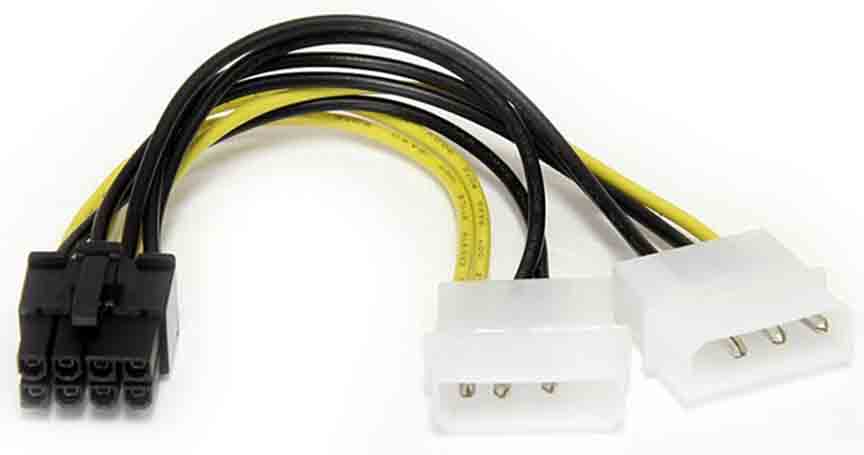

Кабель-адаптер питания с 4-контактным разъемом Molex на 8-контактный разъем PCIe — этот кабель-адаптер питания оснащен двумя 4-контактными разъемами Molex и преобразует их в 8-контактный разъем питания PCIe для видеокарт среднего и высокого класса.

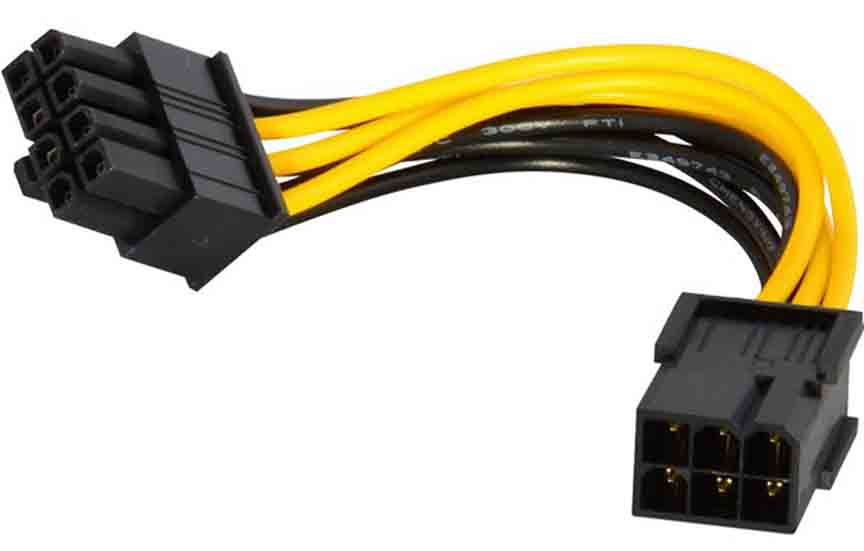

Кабель-переходник с 6-контактного на 8-контактный разъем PCI-E– Если вашей видеокарте нужен 8-контактный разъем, а у вашего блока питания только 6-контактный, вы можете использовать этот кабель-переходник с 6-контактного на 8-контактный разъем для питания вашей мощной видеокарты.

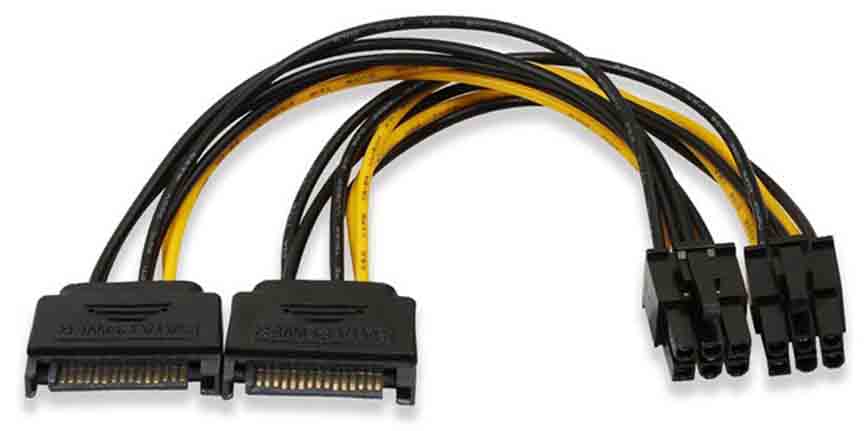

Кабель-адаптер SATA — 6-контактный разъем PCI-E — Этот адаптер преобразует разъем SATA в 6-контактный разъем питания для вашей видеокарты. Если у вас не хватает разъемов Molex, вы можете использовать этот кабель-переходник или адаптер.

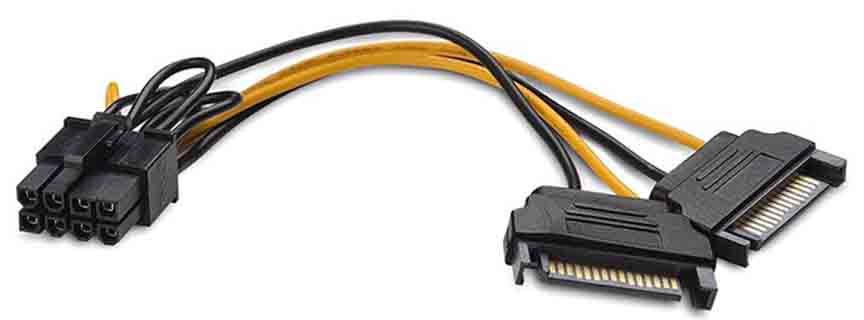

Кабель-переходник с SATA на 8-контактный разъем PCI-E – Если ваша видеокарта оснащена 8-контактным разъемом, а блок питания не имеет ни 6-, ни 8-контактных разъемов, вы можете использовать этот кабель-переходник с SATA на 8-контактный разъем для питания видеокарты. В этом переходнике используются два разъема SATA для одного 8-контактного разъема питания.

Важное примечание: для питания PCIe всегда лучше использовать разъемы Molex, а не SATA, потому что разъемы Molex могут выдавать больший ток и имеют более толстые провода. Это исключает возможность перегорания, если ваша видеокарта потребляет больше энергии из-за разгона или высокой нагрузки.
