Можно ли отремонтировать видеокарту?

Видеокарта — один из самых дорогих, а иногда и самый дорогой компонент ПК. Если ваша видеокарта вышла из строя или была повреждена по какой-либо причине, покупка новой обойдется недешево, особенно если у вас топовая видеокарта или даже мощная видеокарта среднего класса.

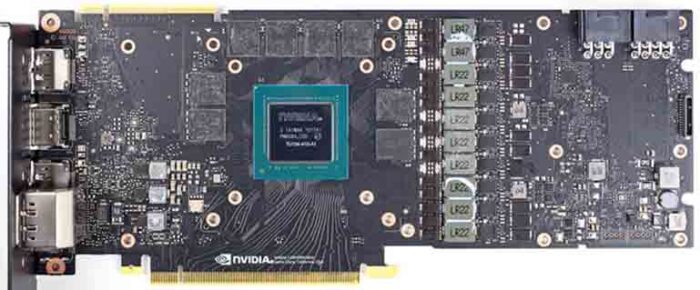

В большинстве случаев выгоднее отремонтировать видеокарту, но это не так просто, как может показаться. Видеокарта — это очень сложное и высокотехнологичное аппаратное устройство, состоящее из множества компонентов, включая графический процессор, микросхемы памяти, SMD-конденсаторы, индикаторы, резисторы, генераторы, полевые МОП-транзисторы, контроллеры, специализированные микросхемы и т. д.

Ремонт видеокарты — непростая задача, требующая глубоких знаний в области электроники, навыков и уверенного владения паяльником, поскольку для устранения серьезных неисправностей необходимо выпаивать и заново паять SMD-компоненты на печатной плате, а иногда и перепаивать весь графический процессор. Некоторые процессы ремонта также включают устранение трещин на печатной плате, что является одной из самых сложных задач.

Этапы ремонта видеокарт

Разборка — первый этап ремонта видеокарты — разборка для диагностики и выявления неисправности. Кожух видеокарты, вентиляторы и радиатор снимаются с печатной платы для физического осмотра и диагностики с помощью электронного оборудования (мультиметра и т. д.).

Диагностика — самая важная и сложная задача при ремонте видеокарты. Процесс диагностики включает в себя визуальный осмотр, проверку напряжения и сопротивления между важными компонентами и шинами на наличие отклонений и коротких замыканий. Также проверяется исправность и целостность микросхем, чипов памяти и графического процессора. Это самая трудоемкая, сложная и ответственная задача, поскольку иногда поиск неисправности может занять несколько часов. После обнаружения неисправности приступают к ее устранению.

Ремонт — после обнаружения неисправности начинается процесс ремонта, который может включать замену поврежденных компонентов, перепайку ядра графического процессора/видеопамяти, устранение повреждений печатной платы, перепрошивку микросхемы VBIOS и т. д.

Сборка — после завершения ремонта приступают к сборке видеокарты. Старая термопаста удаляется, и наносится новая. Термопрокладки не заменяются, если только они не изношены или не имеют неподходящей толщины. Вентиляторы видеокарты, кожух и задняя панель (при наличии) устанавливаются на печатную плату видеокарты. Винты затягиваются с соответствующим усилием.

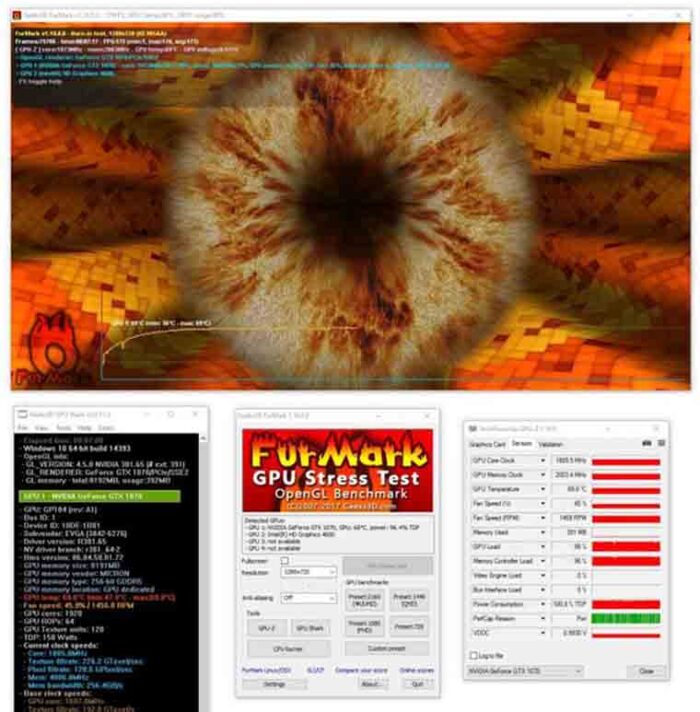

Тестирование — после сборки видеокарта подвергается стресс-тестированию с использованием программ для тестирования видеокарт, например FurMark и т. д. для проверки работоспособности. Также отслеживается температура графического процессора, видеопамяти и системы питания, чтобы убедиться, что она находится в допустимых пределах и видеокарта не перегревается. Если все в порядке, ремонт видеокарты считается успешным, и она либо отправляется клиенту, либо клиент сам забирает ее. Однако если на этапе тестирования видеокарта выходит из строя или перегревается, ее снова проверяют на наличие оставшихся или не выявленных неисправностей.

Какие повреждения могут возникнуть у видеокарты?

Ниже перечислены различные виды повреждений, которые могут возникнуть у видеокарты.

Повреждение компонентов

Наиболее распространенным повреждением видеокарты является повреждение компонентов. Чаще всего повреждаются небольшие SMD-компоненты, в том числе резисторы, конденсаторы, катушки индуктивности, полевые МОП-транзисторы, контроллеры напряжения и другие микросхемы. Иногда повреждаются микросхемы памяти, а в редких случаях — графический процессор. Компоненты могут выйти из строя из-за перегрева, перенапряжения, разгона, короткого замыкания или производственного брака. В этом случае поврежденные компоненты заменяются в процессе ремонта. В случае повреждения графического процессора ремонт практически невозможен, если только такой же графический процессор не найдется в донорской видеокарте. Процесс ремонта включает в себя удаление поврежденных или неисправных компонентов с печатной платы путем распайки и замену их на исправные.

Короткое замыкание

Короткое замыкание — еще одна распространенная неисправность видеокарты.Короткое замыкание может произойти из-за неисправных компонентов, повреждения компонентов в результате перегрева/перенапряжения, коррозии или случайного попадания жидкости на видеокарту. Короткое замыкание обычно обнаруживается с помощью мультиметра, а в некоторых случаях — тепловизионной камеры. Если короткое замыкание вызвано повреждением или неисправностью компонента, его заменяют на новый, а если причиной стало попадание жидкости, то это место тщательно очищают, а предохранитель или поврежденный компонент заменяют.

Дефекты пайки

Дефекты пайки могут возникать из-за воздействия очень высоких температур, производственных дефектов и коррозии. В этом случае пайка между печатной платой и компонентом может ослабнуть или полностью утратить контакт. Обычно дефекты пайки выявляют при визуальном осмотре или с помощью мультиметра. Устранить дефекты пайки довольно просто: нужно удалить старый припой, зачистить контакты и припаять их заново.

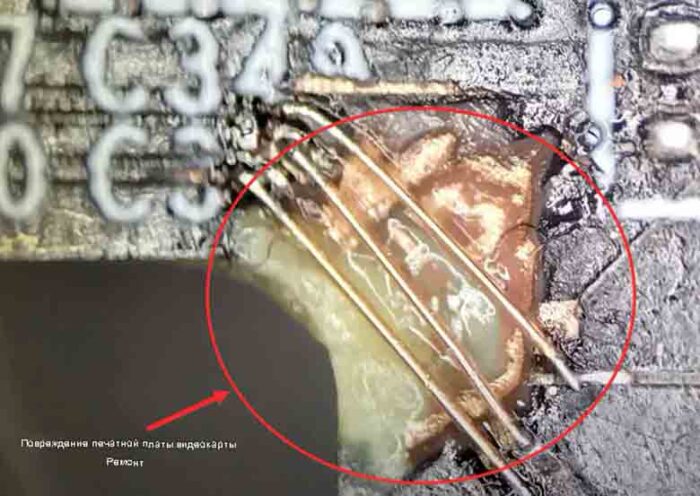

Повреждение печатной платы

Один из самых сложных видов ремонта — устранение повреждений печатной платы, в том числе трещин и прогаров.Для ремонта треснувшей печатной платы необходимо просверлить отверстия в печатной плате, а затем восстановить соединения с помощью медных проводов. После этого место ремонта покрывается УФ-краской для маскировки пайки. Иногда повреждения печатной платы не подлежат ремонту, так как они находятся слишком глубоко или занимают большую площадь.

Отслоившиеся или сломанные контактные площадки видеокарты/памяти

Как и ремонт печатной платы, восстановление отслоившихся или сломанных контактных площадок под графическим процессором или памятью — одна из самых сложных задач. Для этого нужно перепаять BGA-шарики графического процессора и памяти, что требует хороших навыков пайки, а также специальных инструментов и оборудования.

Повреждение BIOS видеокарты

Повреждение BIOS может привести к тому, что на вашем компьютере появится сообщение «видеокарта не обнаружена». BIOS может быть поврежден из-за старения (битовой ошибки) или под воздействием внешних факторов. Чтобы решить эту проблему, нужно перепрошить BIOS с помощью программатора BIOS с USB-интерфейсом. Если микросхема BIOS вышла из строя, ее следует заменить на аналогичную.

Неисправные вентиляторы

Один из самых простых способов ремонта видеокарты. Если вентилятор видеокарты вышел из строя, то есть не вращается должным образом, заедает или издает скрежет или дребезжащий звук из-за изношенных подшипников. В этом случае неисправный вентилятор следует заменить на новый. Следует отметить, что новый вентилятор должен быть такого же размера и с такими же показателями силы тока и напряжения. Ниже приведено подробное руководство по выбору вентилятора для вашей модели видеокарты.

Руководство по замене вентилятора видеокарты

Что ж, ответ на этот вопрос не так прост, но большинство повреждений видеокарты можно устранить. Видеокарту с вышедшим из строя графическим процессором или ядром не починить, если только такой же графический процессор не удастся найти на донорской карте. Повреждения, такие как полный выход из строя печатной платы, также практически не подлежат ремонту. Кроме того, важную роль играет квалификация мастера, ведь видеокарту, которую не может починить один специалист, может починить более опытный мастер. Мелкий ремонт, например замена неисправного компонента поверхностного монтажа, устранение дефектов пайки и коротких замыканий, замена расплавленных или сломанных разъемов питания и т. д., обойдется дешевле, но капитальный ремонт, например перепайка графического процессора/памяти и устранение трещин на печатной плате, будет стоить дороже и займет больше времени.

Стоит ли ремонтировать видеокарту?

Если у вас видеокарта высокого класса или даже среднего, то ремонт обойдется дешевле, чем покупка новой. Однако если у вас бюджетная или обычная видеокарта, то иногда ремонт может оказаться невыгодным, особенно если речь идет об онлайн-ремонте, когда вам придется отправлять видеокарту мастеру. Ремонт может быть оправдан только в том случае, если вы знаете хорошую мастерскую в своем городе или поблизости, чтобы избежать расходов на доставку.

Инструменты, необходимые для ремонта видеокарт

Для ремонта видеокарт требуются как базовые, так и специализированные инструменты для диагностики и ремонта. Некоторые инструменты довольно дорогие, а для работы с ними нужны специальные навыки. Наиболее распространенные инструменты, необходимые для ремонта видеокарт, — это мультиметр, паяльная станция с термофеном, цифровой микроскоп, тестер напряжения, программатор BIOS, шарики припоя и трафареты, паяльная станция BGA, осциллограф, УФ-маска для пайки, УФ-лампа и т. д.

Где можно отремонтировать видеокарту?

Есть несколько очень опытных и компетентных специалистов по ремонту видеокарт, у которых также есть каналы на RuTube, где они публикуют видео по ремонту видеокарт.

Ремонт или гарантия/возврат по гарантии?

Если ваша видеокарта на гарантии, то вам выгоднее вернуть её по гарантии и получить замену. Однако, если сервисная поддержка производителя вашей видеокарты недоступна в вашем регионе или не на должном уровне, вы можете обратиться к хорошему специалисту по ремонту графических процессоров, которого знаете лично, или воспользоваться услугами онлайн- или офлайн-сервиса.
