Оптимизация охлаждения видеокарты и термопасты.

В этой статье мы не просто хотим ограничиться сравнением термопаст с инструкциями по (де)монтажу, но и показать, почему некоторые видеокарты просто не могут охлаждаться лучше и почему нельзя охладить всю систему охлаждения, включая вентиляторы… Демонтаж без демонтажа.
Перед тем как приступить к тестированию, например с помощью GPU-Z, следует зафиксировать температуру в режиме ожидания и под нагрузкой в течение как минимум 30 минут, а также записать температуру в помещении. Это поможет лучше интерпретировать результаты в дальнейшем… Тесть установки и методов измерений, чтобы гарантировать действительно сопоставимое состояние (температура окружающего воздуха) между отдельными измерениями, которые мы используем очень легкий, непрямого воздушного потока в измерительной комнате, что позволяет в конце сопоставить отработанное тепло. Термонаправляющие прокладки для продвинутых пользователей: чудо или блик? Давайте теперь обратимся к тому, чем достаточно часто пренебрегают, в том числе в промышленности. Далее давайте посмотрим на ленту, используемую XFX на преобразователях напряжения. Вот…

В этой статье мы не просто ограничимся сравнением термопаст с инструкциями по (де)монтажу, но и расскажем, почему некоторые видеокарты просто не могут лучше охлаждаться и почему вам обязательно нужно сохранить всю систему охлаждения, включая управление вентилятором, чтобы потом не пожалеть.

Мы также хотим расследоватьизучить городскую легенду о том, что термопасты, выпускаемые производителями, сами по себе дешевые и некачественные, и проверить, не являются ли причиной резкого снижения температуры после замены видеокарты на другую не использование дорогой «благородной» пасты, а что-то другое.

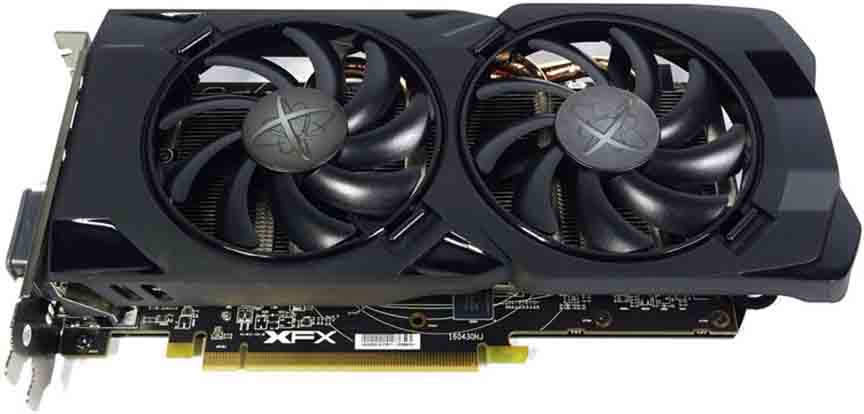

В этой статье мы рассмотрим видеокарту XFX RX 470 4 ГБ, которая демонстрирует все свои возможности, более или менее спокойно реагирует на все изменения, а также показывает, что может пойти не так — пусть и непреднамеренно. Это касается как производителя, так и конечного пользователя. Чтобы охватить все аспекты, мы, конечно, будем использовать и другие продукты.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ: мы хотели бы обратить ваше внимание на соответствующие гарантийные условия производителей. В конце концов, возможная потеря гарантии может перевесить незначительное улучшение эффективности охлаждения!

Если даже на винте, необходимом для демонтажа, стоит пломба производителя, как на следующем изображении, то последствия вмешательства должны быть вам абсолютно ясны! Что сломано, то сломано, и обсуждения последствий могут быть долгими (и часто безуспешными).

Такие производители, как EVGA, прямо разрешают переоборудование, другие компании (например, XFX) прямо об этом просят. Так что здесь поможет только изучение условий и гарантийных положений для вашей видеокарты, которые должны быть видны всем.

Такие компании, как MSI, занимают среднюю позицию: они настаивают только на профессиональной сборке кулера при отправке его по программе возврата по гарантии и указывают, что повреждения могут быть вызваны не переделкой, а ее прямыми или косвенными последствиями. Или — и это серая зона — производитель не ставит пломбу, но прямо не пишет ничего о замене или переделке кулера.

Заметка №1

Условия гарантии производителя и/или лучше всего проверить добросовестность продавца непосредственно перед покупкой и, при необходимости, попросить об этом сами.

Правильный инструмент и аккуратное обращение

Нет ничего хуже, чем сорвать резьбу или сорвать резьбу и не суметь закрутить винт. Поврежденные головки винтов. Поэтому здесь действует следующее правило: лучшее — это просто хорошее! Дешевые прецизионные механические наборы, которые можно купить на распродаже, бесполезны и зачастую настолько дешевы, что биты или отвертки в них мягче сливочного масла под полуденным солнцем.

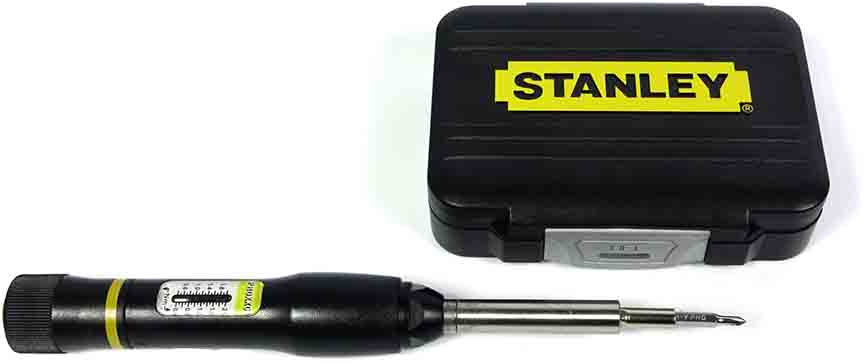

В идеале у вас должна быть хорошая динамометрическая отвертка, которая защищает от непреднамеренных повреждений (и используется аналогичным образом многими производителями). Как правило, избегайте грубого воздействия и всегда помните, что в основном это очень маленькие и чувствительные детали, с которыми нужно обращаться бережно! Мы можем лишь посоветовать проявлять сдержанность и осторожность, потому что, когда что-то заедает или застревает, грубое воздействие — это всегда неправильный подход.

Хорошие мини-биты часто предпочтительнее своих более крупных собратьев, но для них нужен переходник на шестигранник 6,3 мм, если вы хотите использовать динамометрический ключ, который можно купить по цене от 50 руб. и который фактически является базовым инструментом для амбициозных компьютерных энтузиастов. Для этого вам понадобятся модели с нижним пределом крутящего момента от 0,2 до 0,4 Нм, потому что значительно более высокие значения нам понадобятся редко или вообще не понадобятся — по крайней мере, в тех случаях, когда мы будем их использовать.

Теперь мы поговорим о правильном моменте затяжки, потому что наш тестовый объект — лучшее доказательство того, что шлендриан — довольно распространенный инструмент в Азии.

Винт ослаб?

Перед тем как отправиться в приключенческое сафари, всегда стоит проверить все винты. Вполне возможно, что мы сэкономим себе кучу сил только потому, что вложили в работу слишком мало внимания (и мощности).

Пример с картой XFX должен заставить вас задуматься. Поэтому нам нужно вернуться к вопросу о моменте затяжки, то есть о том, насколько сильно были затянуты винты. Должно быть так:

XFX Radeon RX 470 4 ГБ	Оптимально
Пружинные винты для графического процессора	0,2 / 0,3 Нм	Eel 0,4 Нм
Задняя пластина	0,3 Нм	Eel 0,2 Нм
Панель с прорезями	0,3 Нм	Удилище 0,3 Нм

Очевидно, что у XFX не хватило силы, чтобы затянуть четыре винта вокруг разъёма графического процессора. Использование динамометрической отвертки только для этих четырех винтов дало ощутимый результат, который проявился не в градусах Цельсия, а в немного сниженной скорости вращения вентиляторов.

Но мы уже можем испортить впечатление от того, что вы не можете превысить целевую температуру на карте — именно на этой температуре почти всегда строится весь фан-кью. Но это ещё не всё: мы отслеживаем разницу температур.

Заметка № 2

Нет ничего лучше хороших инструментов — только еще более хорошие инструменты! Чтобы не повредить винты, под рукой всегда должен быть подходящий инструмент, который идеально входит в головку винта. Функциональная динамометрическая отвертка с крутящим моментом от 0,2 до 0,4 Нм — это не обязательное условие, но лучшее, что можно и нужно купить за эти деньги. Мини-биты часто подходят лучше, но для этого обычно нужен переходник.

Термопаста: переоцененное или базовое требование?

В конце нашего вводного материала мы кратко вернемся к теме термопасты и упомянутым выше легендам. Разница в качестве между дешевой пастой сторонних производителей и той, что используют сами производители, меньше, чем вы думаете, а зачастую ее и вовсе нет.

Нередко бывает так, что более тщательная установка компонентов сама по себе приводит к скачку производительности, и тогда, конечно, все списывают на новую термопасту. Посмотрим, насколько велика может быть разница без использования дополнительных материалов!

Существует всего несколько производителей термопаст или их основы, которые затем лишь в той или иной степени индивидуализируют продукт, чтобы вывести на рынок «новый продукт» с другой консистенцией и цветом. Остальное — это маркетинг, а зачастую и принятие желаемого за действительное. Многие пасты с разными названиями в конечном итоге (почти) идентичны, но могут значительно отличаться по цене. Кроме того, физику и химию не обманешь.

Исходя из этого, определенно нет смысла использовать продукты среднего или хорошего качества, потому что в этом случае затраты перевешивают пользу. Если вы хотите добиться измеримого и ощутимого успеха, вам действительно стоит перейти на очень хорошие или превосходные пасты. Очень дешёвые силиконовые пасты, такие как Arctic MX-2, простые в применении и не требуют больших затрат, но они ничего не меняют в работе и уже давно устарели. Скорее всего, вы добьётесь не улучшения, а ухудшения результатов.

В данном случае от жидкого металла лучше вообще отказаться, потому что этот процесс сложно контролировать, для этого нужен большой опыт. Во-вторых, существует проблема с возможной гарантией, потому что эти «пасты» невозможно удалить без остатка и следа в случае возникновения дефекта оборудования.

Но мы отдельно рассмотрим пасты и возможный предварительный отбор. В подтверждение того, что было сказано выше, мы сравним новую оригинальную пасту с недорогой, хорошей и очень хорошей термопастой, которая, к сожалению, также занимает абсолютное первое место по цене.

Заметка №3

Если вы уже осмелились взяться за такой проект, то он должен быть лучшим из лучших, потому что даже производители не халвят. Часто плохие результаты связаны с производством, но почти никогда не зависят полностью от промышленной пасты, используемой в каждом конкретном случае.
